尾礦庫在線監測系統

　　監測背景

　　尾礦庫是非煤礦山安全生產的重要環節，也是該領域的重大危險源之一，作為具有高勢能的人造泥石流危險源，一旦發生事故，將會給下游人民生命和財產安全造成巨大損失，給當?shù)丨h(huán)境造成嚴重污染，給當?shù)氐慕?jīng)濟發展和社會穩定帶來嚴重的負面影響，因此，對尾礦庫進行在線安全監測就顯得尤為重要

　　系統概述

　　智能型尾礦庫在線安全監測系統根據尾礦庫安全監測的要求，在尾礦庫的不同位置，分別設置庫區水位監測模塊、壩體浸潤線監測模塊、壩體位移監測模塊、雨量監測模塊、干灘監測模塊、滲漏量監測模塊、視頻監測模塊。實時監測尾礦庫的水位、壩體浸潤線高度、壩體的水平位移及垂直沉降、干灘信息等物理參數。并在監控室內設置監測主機，各監測模塊通過無線數據傳輸方式與監控室主機之間的實現數據傳輸，并根據各監測模塊所監測的數據對尾礦庫的安全進行系統監測和分析區別于傳統尾礦庫監測平臺，北斗基于云計算服務中心的尾礦庫健康監測平臺，可以容納上萬個不同等級的尾礦庫，數據可供專家隊伍進行海量數據分析，為用戶打造更加專業化、智能多樣化的服務，建立區域尾礦庫聯網統一監控管理平臺。

　　主要監測內容
　　1.庫區水位監測模塊
　　2.壩體浸潤線監測
　　3.壩體位移監測，包括表面位移、內部位移、水平位移、沉降監測
　　4.降雨量監測
　　5.干灘監測，包括灘頂高程、干灘長度、干灘坡度等
　　6.滲漏量監測

　　7.視頻監測

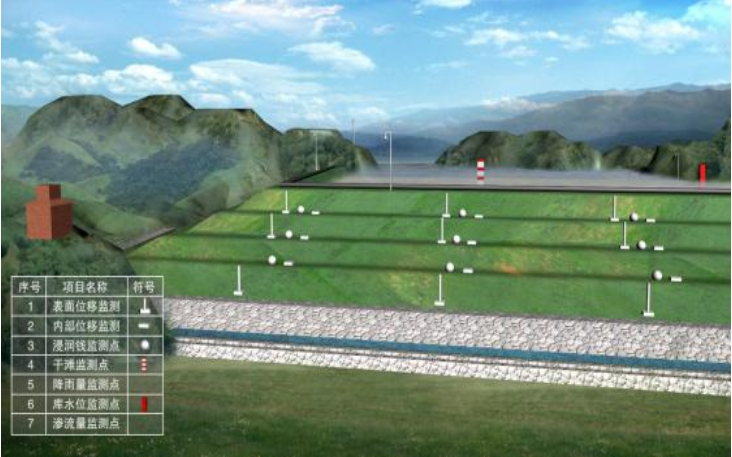

監測示意圖

監測項目一覽表
監測項	設備名稱
表面位移	GNSS
內部位移	導輪式固定測斜儀
浸潤線	孔隙水壓計
視頻監控	紅外網絡高速球機
干灘長度	高頻雷達液位計
庫水位	孔隙水壓計
降雨量	雨量計

　　監測依據

　　《尾礦庫安全技術規程》(AQ2030-2010)

　　實現功能
　　1.定期推送尾礦庫安全監測報告。平臺通過互聯網按時推送給各級管理部門的管理者及相應的技術人員，對報表信息有效分類，及時告知尾礦庫的結構安全狀況
　　2.能對監測系統進行遠程控制。平臺具備遠程管理功能，實現對尾礦庫項目遠程監及管理。管理人員只需在監控中心，就能看到遠在山上尾礦庫的安全運行狀況。
　　3.能夠?qū)y試數據進行預處理。主要功能有數據的過濾、數據壓縮、數據分類等功能，提供良好的信息源
　　4.平臺實現所有數據快速搜索。該平臺可以與“尾礦庫動態管理數據平臺”相結合，動態管理內所有數據進行分類，通過數據類型、數據時間、報警信息等各種搜索引擎及工具快速查找
